Revit merupakan salah satu program BIM (Building Information Modeling) yang sedang naik daun di indonesia. Semua orang yang bekerja di bidang arsitektur, struktur, dan M/E/P Mekanikal/Elektrikal/Plumbing membicarakan BIM khususnya revit. Ini bisa kamu telusuri di Linkedin.com, mereka selalu update postingan-postingan hasil karya design menggunakan software revit.

Saya sendiri ada di linkedin.com, namun di sana saya tidak share tutorial hanya share screenshot beberapa projek yang saya kerjakan dengan revit, dan  tips trik yang bermanfaa. Jika kamu ingin mempelajari revit dasar kamu bisa mengikuti tutorial yang saya adakan di channel youtube.com. Di youtube.com ketik saja "revitid" (tanpa tanda petik), maka kamu akan mendapati channel yang saya kelola, dan hingga saat tulisan ini saya buat sudah memiliki 081 video dan 1.73K subscribers. Semua video di youtube dari dasar sekali bahkan jika kamu tidak/belum mengerti revit sama sekali bisa mengikuti panduan revitnya secara berurutan mulai dari video 01, 02, 03, dan seterusnya. Kamu bisa melihat urutan videonya pada tab Video, atau bisa langsung melihat daftarnya melalui link ini https://www.youtube.com/@revitid/videos.

Dan jika kamu sudah bisa menggunakan revit untuk memodelkan 3D BIM, untuk bisa menguasai sepenuhnya termasuk family saya menyarankan untuk mengikuti tutorial revit paling lengkap tentang family yang saya adakan di udemy, linknya ini: Belajar Revit Family.

Semua jenis family saya bahas pada online course tersebut, dan biaya kurses revit yang saya adakan cukup terjangkau dengan materi yang sangat banyak.

Jika kamu sudah bisa menguasai semua jenis family, maka akan mudah untuk memodelkan semua jenis bangunan apapun bentuknya. Di bawah ini adalah contoh beberapa model revit struktur.




Jadi jangan ragu untuk segera daftar pelatihan revit ini melalui link yang saya sertakan di atas.



Di channel youtube saya sudah ada beberapa video yang saya upload berkaitan dengan tutorial revit, sampai saat ini paling tidak sudah ada 44 video tutorial. Buat kamu yang pengin belajar revit silahkan ke channel tersebut. Memang di blog ini saya jarang kasih info karena faktor kesibukan.



044 Panduan Revit Cara Print Gambar ke PDF dengan Penjelasan Lengkap

 Selamat belajar revit..!


Menjadi drafter memang pekerjaan saya. Sudah lama sekali, sejak 2011. Dulu saya menggunakan autocad. Sekarang sudah setahun kebanyakan project yang saya gambar menggunakan revit baik rumah tinggal, office, gudang, ataupun bangunan tinggi seperti appartemen. Karena kesibukan saya tidak semua projek yang saya gambar diupload di blog ini.

Jika teman teman mau belajar autocad, kamu bisa belajar melalui blog saya ini: Tutorial AutoCAD X.


Revit, jika dibandingkan dengan software autocad sagat jauh tingkat efisensinya. Jauh lebih cepat menggunakan revit. Karena revit sudah merupakan BIM (Building Information Modeling), sementara AutoCAD masih seperti gambar manual, bedanya untuk menghapus objek dan copy paste objek lebih cepat dari pada menggunakan rapido.




Di tempat saya bekerja saya sering membuat video tutorial untuk kalangan internal rekan-rekan kerja saya, ini lebih efisien dari pada ngajarin satu-satu. Lebih lama dan lebih butuh kesabaran. Karena itu saya lebih suka menggunakan media video untuk sharing pembelajaran.


Banyak sekali video tutorial yang sudah saya buat. Nah dari pada hanya nganggur di hardisk, maka sya buatkan channel youtubenya, agar orang lain yang pengin bisa belajar revit bisa  belajar dari video yang saya buat. Nama channel youtubenya yaitu:

RevitID


Di channel youtube tersebut saya sertakan juga file latihannya agar teman-teman bisa praktek secara langsung dari file latihan tersebut.

Project kali ini yang saya kerjakan adalah ruko, ini lokasinya ada di salatiga. Tingginya 7 lantai termasuk dak. Bentuknya tipis memanjang dengan kolom miring di sebelah kanan bangunan. Pondasinya adalah bore pile.

Revit memang sangat powerful untuk menggambar / modeling 3D, termasuk untuk pembuatan shopdrawing. Namun apalah artinya jika pengguna revit tidak memiliki library Family yang cukup, tentunya yang sudah disesuaikan dengan produk yang ada di indonesia. Misalnya family pondasi Borepile, WF, Hbeam ataupun family yang lainnya.

Revit memang menyertakan family bawaan namun banyak yang tidak sesuai dengan spesifikasi produk yang ada di indonesia. Jika tidak percaya, silahkan install revit secara online supaya download otomatis librarynya, kemudian lihat librarynya seperti WF, maka bisa kamu lihat bahwa spesifikasi WF tidak sesuai dengan produk yang ada di indonesia.

01-revit-project-ruko-salatiga


02-contoh-revit-project-ruko



Selain kolomnya yang miring, keunikan dari bangunan ini adalah tangganya yang terbuat dari pelat baja. Kenapa saya katakan unik? Karena untuk membuat modeling di revit perlu kemampuan ekstra yang didasarkan pada penguasaan fundamental software revit itu sendiri. Jadi selain mahir dalam menggunakan toolbar revit, juga harus menguasai workflow bagaimana sebuah objek dibentuk, termasuk penguasaan pada jenis dan pemilihan family revit yang akan digunakan. Sehingga pengguna tidak mengalami kesulitan saat membuat modeling.

Lihat dan perhatikan bagaimana bentuk tangga ini dibuat.

03-drafter-revit-ruko-salatiga


Antara denah, potongan, dan detail tangga di revit cukup jelas kan? Apalagi jika disertakan layout 3 Dimensinya. Maka tambah jelas untuk dipahami oleh orang awam sekalipun.

04-cari-drafter-revit-ruko



05-daftar-revit-berpengalaman-semua-bangunan


Nah, ini saya sertakan partial detail bagaimana koneksi tangga terhadap struktur bangunan.

06-revit-project-ruko


Note:
Bisa saya katakan bahwa di indonesia masih jarang sekali pengguna revit. Anda bisa cari sendiri melalui google misalnya dengan kara kunci pencarian "drafter revit", "drafter revit berpengalaman", ataupun kata kunci lainnya. Kenapa? karena untuk memperlajari revit perlu kesabaran, kemampuan dan kemauan ekstra. Mempelajari revit tidak semudah mempelajari autocad.
Jika anda seorang engineer yang sedang membutuhkan drafter revit, saya bisa membantu modeling project-project anda. Untuk info lebih lanjut silahkan ke menu Contact.
Ini adalah project showroom mobil mewah yang saya kerjakan secara langsung di revit.
Pondasinya tiang pancang dan terdapat pit di tengah bangunan sebagai area cuci mobil. Atapnya kuda-kuda dengan parapet mengelilinginya.

001-showroom-mercedes-benz


Tampak isometri bangunan di revit dengan superimpose denah siteplan arsitek.
002-contoh-project-revit
Di bawah ini tampak atap, gording, trekstang dan ikatan angin. Begitu jelas dari tampak 3D dari pada sekedar gambar 3Dimensi.


003-struktur-atap-showroom



004-tampak-samping



005-contoh-gambar-revit

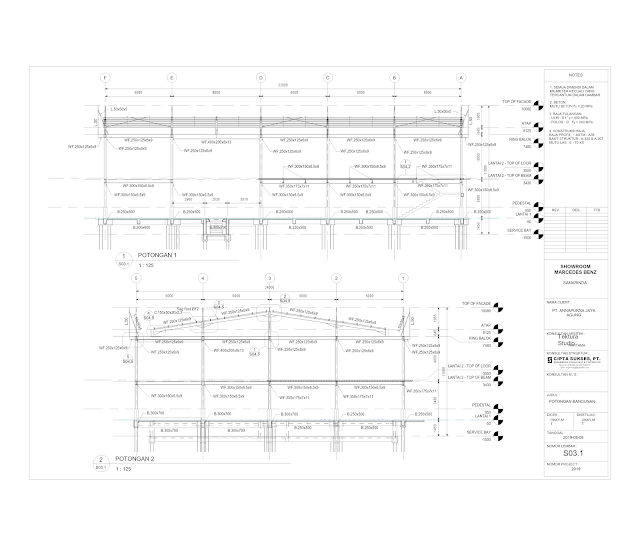

Potongan bangunan showroom di  revit. Baik level dan unsur lainnya cukup menarik dari sekedar gambar di autocad.
007-potongan-bangunan-di-revit
Jika image kurang jelas, klik untuk memperbesar tampilan


008-detail-revit
Tertarik menggunakan revit pada design struktur anda? Saya bisa membantu anda menggambarkannya. Untuk info silahkan klik menu kontak.
Ini adalah project saya yang tertinggi menggunakan revit, project ini masih jalan di kantor tempat saya bekerja (Mei 2020). Namanya apartemen Louvin di Jatinangor ( Sumedang ). Komposisinya basement 2, basement 1, lantai ground, lantai mezzanine, lantai 2 sampai lantai 28, ditambah lantai roof dan top roof.


louvin-project-apartemen-pakai-revit



Tampak denah Apartemen Louvin
3d-plan-revit



Tampak partial section dalam revit untuk menunjukkan level GWT dan Pitlift
louvin-gwt-3d-revit

Detail GWT 2 Dimensi
louvin-detail-gwt-menggunakan-revit
Nb. Jika anda mencari drafter yang bisa revit, berpengalaman baik modeling ataupun detailing, saya bisa membantu anda. Untuk info silahkan lihat menu kontak.
Kali ini saya akan menunjukkan salah satu proyek yang ssaya kerjakan dengan revit yaitu office CPI. Office ini menggunakan struktur baja dengan tambahkan pitlift di bawahnya. Kolom menggunakan Hbeam dan balok menggunakan WF (Wide Flange).


01-office-cpi


Dilihat dari denah tampak memanjang ke belakang dengan 4 lubang pitlift. Terdapat tampak notasi potongan bangunan namun di sini saya tidak menyertakan potongan bangunannya. Namun akan menekankan pada detail pedestal dan detail sambungannya. (lihat gambar di bawah)

02-denah-cpi-project-revit


Gambar di bawah ini merupakan detail pedestal kolom yang langsung di buat di revit. Jadi bisa tampak 3Dnya secara langsung. Gambar 2Dnya cukup jelas, ditambah ilustrasi gambar 3D. Jadi orang yang tidak bisa baca gambar teknikpun jika disajikan 3Dimensinya bisa langsung paham seperti apa tampak sambungannya.

03-detail-pedestal-menggunakan-revit


Nah ini adalah detail sambungan balok WF ke kolom Hbeam. Juga saya sertakan gambar 3Dnya.

04-detail-sambungan-di-revit



05-detail-sambungan-pakai-revit

Jadi Gambar struktur di revit menarik bukan? Jika anda mencari drafter yang bisa revit, saya bisa membantu anda para engineer agar design yang anda buat jauh lebih meyakinkan di mata Owner.

Kali ini saya menggambar revit 3d gudang yaitu gudang aerojasa, salah satu gudang di jakarta. Pondasiya dua jenis yaitu pondasi tiang pancang dan pondasi jalur batu kali di bagian depan sebagai dudukan teras loading barang-barang. Sementara di sekelilingnya terdapat struktur wall (dinding beton). Di bagian depan terdapat tangga yang mana pembuatannya sedikit sulit karena konturnya miring dengan ciri pondasi batu kali.

01-contoh-project-revit

Kolom gudang ini menggunakan struktur Hbeam. Jika kamu menggunakan revit, maka Hbeam tersebut ukurannya harus disesuaikan dengan ukuran produk yang anda di indonesia. Tentunya ini sudah dihitung oleh engineer. Maksudnya harus disesuaikan yaitu bahwa di revit default ukuran Hbeam tidak sesuai dengan standar ukuran produk di indonesia, karena masing-masing wilayah (negara) memiliki ukuran/dimensi produk berbeda, Hbeam produk jepang dan eropa itu berbeda.

Atap di revit 3d ini menggunakan truss pipa. metode yang digunakan yaitu sweep (component). Di atas truss pipa terdapat gording (kanal C) sebagai ilustrasi tambahan saya buatkan juga atap yang dijadikan transparan agar visualisasi strukturnya lebih jelas. Termasuk di bagian talang, juga cukup jelas, yang mana di area talang terdapat "flashing" sebagai dudukan pelat talang.

02-gambar-revit


03a-design-revit


Kemudian dibagian depan terdapat kanopi WF (Wide Flange). Bicara kanopi dalam revit, yang rumit dan perlu ketelitian adalah detail batang tariknya (pipa + detail joinnya termasuk pengaplikasian baut-baut). Namun sebagai drafter revit yang berpengalaman, saya tidak mendapatkan kesulitan yang berarti saat membuat model kanopinya.

04-drafter-revit


Di bawah ini, tampak kanopi dari sisi kanan bangunan. Selain kanopi juga terdapat tangga utama. Tangga beton (concrete) yang dijoin ke WF. Di bawah gambar ini saya sertakan detail plan dan potongan tangga sebagai gambar struktur yang nantinya dijadikan acuan pembuatan gambar "for construction" oleh kontraktor.

Revit memang sangat powerful. Selain gambar 2D gambar 3D juga langsung terbuat.

05-drafter-revit-berpengalaman


Nah, dibagian ini terdapat ram sebagai area Loading troli, yang mana samping kanan kirinya adalah pondasi batu kali. Jika pengguna revit yang belum berpengalaman, maka pembuatan ramp ini akan sulit sekali, terlebih jika penguasaan metode dasar pembuatan objeknya tidak tahu.

07-modeling-revit


06-contoh-gambar-revit
